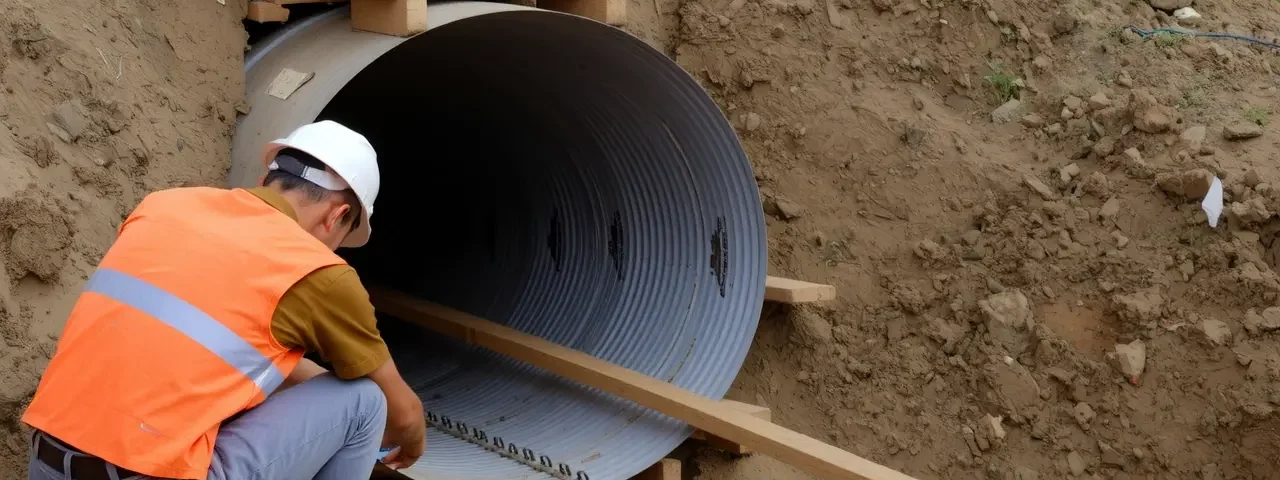

Назначение и область применения коммуникационных тоннелей из гофролиста
Подробнее можно узнать по ссылке Коммуникационные тоннели. из гофролиста служат для размещения кабельных линий, трубопроводов, сервисных трасс и инженерных коммуникаций с ограниченным внутренним пространством. За счёт тонкостенной обделки из гофролиста удаётся получить лёгкую модульную конструкцию, пригодную для прокладки на участках с ограниченной габаритной доступностью и при необходимости ускоренного монтажа. Подбор параметров обделки и сопутствующих систем определяется типом нагрузки, уровнем грунтовых вод, агрессивностью среды и требованиями к герметичности.
Техническая информация и примеры конструктивных решений доступны в профильной литературе и нормативных документах по тоннелям и подземным коммуникациям.
Примеры задач: прокладка кабелей, трубопроводов и сервисных трасс
Гофротоннели применяются для прокладки силовых и информационных кабелей, труб низкого и среднего давления, а также для размещения систем обслуживания (стойки, лотки, кабельные мостики). Внутренние решения включают разделение трасс на секции, установку лотков и кронштейнов, прокладку кабелей в гофротрубах и организацию доступа для обслуживания через ревизионные люки.
Ограничения и критерии выбора гофротоннеля
Ограничения задаются несущей способностью тонкостенной обделки, требованиями к герметичности и допустимыми внутренними габаритами. Ключевые критерии выбора: требуемая пропускная способность, предполагаемые внешние нагрузки, глубина заложения, наличие агрессивных грунтов и требования к ремонту. Учитываются возможные деформации при осадках и температурные расширения стали.
Материалы и профиль гофролиста
Гофролист формирует тонкостенную обделку тоннеля; материал обычно — конструкционная углеродистая или низколегированная сталь. Типовая величина модуля упругости стали составляет 210 ГПа; коэффициент линейного теплового расширения около 12·10-6 1/°C. В зависимости от проекта применяются листы толщиной от 3 до 12 мм с различными профилями гофра, где параметры профиля (высота гофра, шаг) прямо влияют на жёсткость и несущую способность стенок.
Основные характеристики стали и параметры профиля
Характеристики стали включают предел текучести (например, для марки S235 — 235 МПа), предел прочности, ударную вязкость и коррозионную стойкость базового металла. Параметры профиля — высота волны и её шаг — определяют момент инерции поперечного сечения и, следовательно, кольцевую жёсткость обделки. При расчётах используется сочетание геометрических параметров профиля и толщины листа для определения максимально допустимых прогибов и напряжений.
Варианты антикоррозионной защиты и их свойства
Антикоррозионная защита включает органические покрытия (полиэфирные, эпоксидные), цинковое горячее цинкование и катодную защиту. Горячее цинкование обеспечивает барьерную защиту и жертвенный слой цинка; органические покрытия уменьшают контакт грунта с металлом. При агрессивных грунтах применяется комбинированная система: цинк + органическое покрытие. Для планирования обслуживания фиксируются локальные дефекты покрытия и места подлежания ремонту.
Проектирование конструкции и расчёты нагрузок
Расчёт несущей способности обделки из гофролиста проводится с учётом грунтового давления, собственного веса, временных поверхностных нагрузок и гидростатических влияний. Горизонтальные и вертикальные нагрузки переводятся в эквивалентные кольцевые усилия, после чего проверяется прочность и устойчивость элементов по предельным состояниям.
Моделирование воздействия грунта и гидростатических нагрузок
Грунтовое давление рассчитывается с использованием удельного веса грунта (обычно 16–20 кН/м³ для непучинистых грунтов) и коэффициентов активности грунта; гидростатическое давление от уровня грунтовых вод пропорционально глубине залегания и плотности воды. Для сложных условий применяется конечный элементный анализ с учётом нелинейного поведения грунта и контакта с обделкой.
Учитывание температурных и эксплуатационных деформаций
Температурные колебания вызывают осевые и поперечные деформации обделки; расчёт учитывает коэффициент теплового расширения стали и возможные ограничения деформаций в стыках. Эксплуатационные деформации включают осадки основания и временные динамические нагрузки от перемещений надземных конструкций; в проекте предусматривается допуск относительных перемещений в стыках.
Соединения, уплотнения и герметичность
Стыки и уплотнения обеспечивают гидроизоляцию и возможность относительных перемещений между блоками. Тип соединения выбирается с учётом монтажных допусков, требуемой герметичности и возможности последующего демонтажа или ремонта.
Типы стыков и требования к уплотняющим материалам
Применяются сварные швы для непрерывной обделки, болтовые фланцевые соединения и замковые элементы с уплотнениями. Материалы уплотнений — эластомеры (EPDM, неопрены); EPDM выдерживает диапазон температур примерно от −40 до +120 °C и сохраняет эластичность при длительной нагрузке. Уплотнители должны допускать относительные смещения, сохранять герметичность при заявленных деформациях и быть устойчивыми к среде грунтовых вод.
Контроль герметичности при монтажных допусках
Контроль герметичности проводится при приёмке узлов: измерения швов и зазоров, проверка уплотнений на эксплуатационные деформации, испытания под давлением воды или вакуума для критичных участков. Монтажные допуски закладываются в проект и проверяются методом визуального контроля и измерений после установки секций.
Монтаж и технологические решения
Монтажные методы определяют последовательность работ и требования к временным опорам. Выбор метода зависит от глубины заложения, ограничений стройплощадки и допустимых перемещений грунта при работах.
Траншейный монтаж, опускание и монтаж в выработанном пространстве
Траншейный монтаж предполагает подготовку траншеи, основание из уплотнённого песка и поэтапное опускание секций. При монтаже в выработанном пространстве используют временные опоры и поэтапную сборку с последовательной обратной засыпкой. Метод вдавливания и опускания применяется в стеснённых условиях с минимизацией вскрытия поверхности и возможностью прохода через существующие сооружения.
Временные опоры, контроль осадок и последовательность работ
Временные опоры распределяют нагрузки до передачи их на конструкцию; контроль осадок осуществляется геодезическими наблюдениями в процессе обратной засыпки. Последовательность работ обычно включает подготовку основания, установку и центровку секций, герметизацию стыков, поэтапную засыпку с контролем уплотнения и мониторинг деформаций.
Гидроизоляция, дренаж и вентиляция
Дренажная система отводит инфильтрационные и грунтовые воды, снижая гидростатические нагрузки на обделку. Вентиляция обеспечивает удаление влаги и обеспечение микроклимата, необходимого для сохранности кабелей и удобства обслуживания.
Конструкции дренажных систем и способы отвода воды
Дренаж включает перфорированные дренажные трубы в дренажной подушке, коллекционные лотки и суммарные насосные станции в низких точках. При высоком уровне грунтовых вод применяются дренаж с принудительным отводом и обратная гидроизоляция стыков; в отдельных случаях предусматривается водонепроницаемая оболочка вокруг обделки с системой контроля утечек.
Требования к вентиляции, удалению влаги и микроклимату
Вентиляция должна обеспечивать адекватный воздухообмен для предотвращения конденсации и удаления возможных паров и газов. Проект включает расчёт воздухообмена, отвод конденсата и мелкие осушающие устройства при необходимости. Требования формируются на основе состава прокладываемых коммуникаций и условий обслуживания.
Обслуживание, инспекция и ремонт
Инспекция выявляет коррозию, деформации и протечки; план техобслуживания базируется на условиях эксплуатации и составе материалов обделки.
Пункты контроля, методы диагностирования и частота осмотров
Рекомендуются визуальные осмотры после монтажа и регулярно в течение эксплуатации; подробные инструментальные обследования — каждые 3–5 лет или после затоплений, значительных осадок или сейсмических событий. Методы диагностики включают визуальный контроль, ультразвуковое измерение толщины металла, электрохимический контроль покрытия и геодезические измерения деформаций.
Типичные повреждения и варианты ремонтных вмешательств
Наиболее частые повреждения — локальная коррозия, трещины в швах, деформации от просадок и протечки через стыки. Ремонтные мероприятия варьируются от локального шлифования и нанесения ремонтного покрытия до приварки заплат, замены секций или установки внутренней облицовки. При распространённой коррозии может применяться катодная защита с установкой жертвенных анодов.
