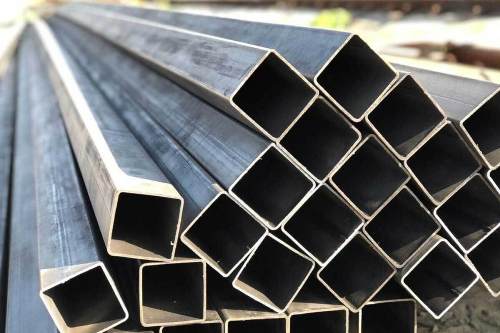

Специальные металлические профильные трубы – востребованный конструкционный материал, который ценят за высокую прочность, устойчивость к нагрузкам и удобство монтажа.
Благодаря прямоугольному, квадратному или овальному сечению они обеспечивают хорошую жесткость при сравнительно небольшом весе, что делает их практичным выбором для строительных и производственных задач, а также для проектов, где важны надежность и экономичность использования металлопрокат.
Профильные трубы широко применяются при изготовлении каркасов зданий и навесов, опор и ограждений, ворот и лестниц, стеллажей, ферм, мебели и различных металлоконструкций. При подборе сечения, толщины стенки и марки стали удобно уточнять ассортимент и наличие у поставщика, используя контакты Брок-Инвест-Сервис для оперативной консультации и расчета.
Где профильная труба выигрывает по прочности при меньшем весе конструкции
Профильная труба (квадратная или прямоугольная) часто оказывается прочнее «на единицу массы» по сравнению с круглыми трубами и сплошными прутками, когда конструкция работает на изгиб и кручение. Это связано с тем, что металл в профиле распределён дальше от нейтральной оси, а значит, материал эффективнее сопротивляется деформациям при меньшем расходе стали.
При одинаковой площади сечения (и, соответственно, близком весе) такой металлопоркат обычно даёт более высокую жёсткость на изгиб в заданной плоскости, особенно если ориентировать прямоугольник «высокой» стороной по направлению нагрузки. Поэтому в лёгких каркасах она позволяет уменьшать массу, сохраняя требуемую несущую способность и геометрию без лишних усилений.
Практические случаи, где выигрыш заметнее всего
Каркасы навесов, козырьков и небольших перекрытий. Здесь критичны прогибы: профильная труба лучше держит форму при равном весе, и конструкция получается легче без потери жёсткости. Фермы, прогоны и ригели лёгких металлоконструкций. В элементах, работающих на изгиб, прямоугольный профиль удобно «развернуть» так, чтобы увеличить сопротивление именно в нужной плоскости, не наращивая толщину стенки. Стойки и рамные системы (ворота, ограждения, перегородки, стеллажи). Профильная труба обеспечивает устойчивость и сопротивление боковым нагрузкам при меньшем сечении, а плоские грани упрощают узлы и уменьшают потребность в тяжёлых накладках. Лестницы, площадки, перила и малые архитектурные формы. Для длинных пролётов важна жёсткость: профиль даёт более «собранное» поведение, снижая вибрации и раскачивание при меньшем весе каркаса. Машиностроительные и транспортные рамы. Когда требуется лёгкая и достаточно жёсткая пространственная структура, профильные трубы позволяют рационально набирать силовой контур, сохраняя прочность и снижая массу.
Почему это работает: прочность за счёт формы
Главный эффект даёт геометрия: у профильной трубы значительная часть металла расположена по «поясу» сечения – ближе к внешним граням. На изгиб это выгодно, потому что крайние волокна воспринимают наибольшие напряжения, а значит, металл используется рациональнее, чем в компактных или «избыточно заполненных» сечениях.
Дополнительный плюс – удобство компоновки: плоские стенки и прямые углы упрощают стыковку и сварку, уменьшают количество косынок и массивных закладных деталей. В итоге конструкция выигрывает не только в «теоретической» прочности, но и в реальном весе узлов, где чаще всего и накапливается лишняя масса.
- На изгиб профильная труба позволяет получить требуемую жёсткость при меньшей массе, особенно при правильной ориентации прямоугольного сечения. В каркасах экономия достигается за счёт уменьшения усилений и упрощения узлов, сохраняя прочность и стабильность геометрии. В длинномерных элементах заметнее снижение прогибов и вибраций, что повышает эксплуатационную надёжность без утяжеления конструкции.
